「流れ縦断」と「河川縦断」のファイルは、作成して以来（これらを使うプロジェクトが無かったため）ほとんど使っていません。この為、実際に設計作業で使うには、多少ファイルを修正する必要があると思われます。あくまでも試作中と言うことで･･･

　平面線形データの入力

• 縦断図を作成する流れの平面図上の線形から、ＩＰ点の座標を取り込みます。

• 始点側から始終点とIP点（折れ点）に任意のシンボルを配置します。

• ファイルの単位が「ミリ」であることを確認して、配置したシンボルを全て選択し、“WScom”内の‘→シンボル座標’コマンドを実行させて、ワークシートに選択されているシンボルの図面上での座標を書き出します。

• 座標は配置されている階層順（前後関係：最背面が最初）に書き出され、その順にNoが設定されます。書き出した位置（順序）を確認するため“WScom”内の‘←No描画’コマンドを実行させて、仮のNoを確認します（確認後仮Noは消しておきましょう）。

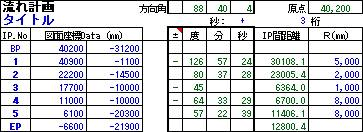

• 書き出したワークシートの座標値をコピー（メニューよりコピーを選択）して、「A設計support｜c縦断計画」内の「1流れ計画」Exファイルを開き“in”シートの‘図面座標Data’にペーストします。‘IP.No’の一列目に「BP.No」、その下にIP点の番号、一番下に「EP.No」を入力します。


• 座標値を入力すると、入力したIP間の距離及び角度が計算され、ここに各IPのカーブの半径（Ｒ）を入力します（IP点にアールを設定しない場合は空白のまま）。半径を入力すると、「TL」「CL」が計算され、計算上半径が大きすぎる場合（IP距離内にTLが収まらない場合）、備考の右欄に「×」が表示されます。この場合入力した半径をもっと小さな値に修正して下さい。

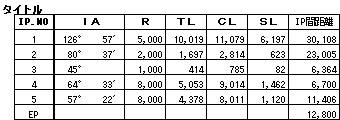

• 全ての半径を入力し、必要ならタイトルを入力して“曲線”シートを表示すると、曲線の割付表が作成されています。この表の対象範囲をコピーし、VWにコピーして曲線の割付表を作成します。


• 線形の割付図面上に測点（BC天とEC点）を配置するには、Ex“to座標”シートの「座標Dataへペースト」内の対象範囲をVWワークシートにコピーします。コピーするワークシートは、先程書き出した“座標Data”ワークシート（今後必要ないと思います）にオーバーライトしても、また新たに作成した別名の“座標Data”ワークシート上でもOKです。ペーストしたワークシートを前面にして、座標点に配置する図形を選択して、“WScom”内の‘←選択図形配置’コマンドを実行すると、座標位置に選択した図形が配置されます。

• 基準点となる図形がとんでもないところに描画される場合は、Ex“in”シートでの‘+-’の計算が間違っています。これはIP点での折れる向きを自動的に計算するものですが、座標の位置によって間違って計算されることがあります。この場合、“in”シートで‘+-’の内容を確認（始点方向より時計回りが「+」、反時計回りが「-」）し、間違いを修正した後、再度“to座標”シートの「座標Dataへペースト」内の対象範囲をVWワークシートにコピーして図形を配置してください。

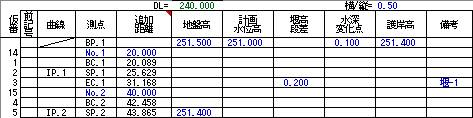

• 園路のNo測点（通常20m ピッチの測点）等を設定する場合は、計算表下部の空白行の一行目から‘測点’及び‘追加距離’を入力後、対象行を選択してメニューから「データ｜並べ替えﾉ」を選択し、「Ｅ列（追加距離）」、昇順で並び替えてください。　

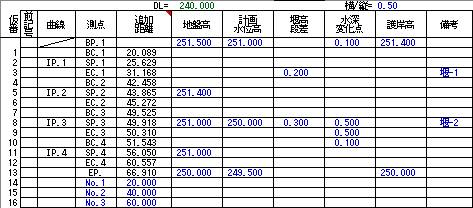

• 「1流れ計画」“in2”シートの‘地盤高’と‘計画水位高’及び‘護岸高’の始終点及び変化点の高さを入力します。
• 堰を作る位置にその高さを‘堰高段差’に入力します。堰を作る位置が測点にない場合は、空白行に‘測点’‘追加距離’（参照値ではなく数値）を入力して、対象行を「Ｅ列（追加距離）」昇順で並び替えてください。

• ‘水深変化点’は計画水位を元に、河床の高さを計算しています。始点及び水位変化点に数値を入力すると、その測点以降の水深が入力値に設定されます。

• また‘前記号’を入力すると各測点名の頭に前記号が付加されます。

• 本来計画水位は、流量、河床勾配、粗度係数、幅員及び形状から計算されるもので、水位が先に決定されるものではないのですが、このファイルでは、流れの計画水位を元に、水深を設定して河床高を計算しています。よって厳密な水位を計画する場合は、水理計算に基づいた水深の設定が必要になります。


• 縦断図を作成するには「1流れ計画」“to縦断”シートの［縦断Dataへペースト］範囲（着色帯部分）の対象行をコピーして「A設計support｜c縦断計画」内のVW「2流れ縦断ｼｰﾄ」の“流れ縦断Data”ワークシート3行目にペーストします。


• Exシート２行目の各数値はVW“流れ縦断Data”ワークシート１行目に対応し、 “園路縦断Data”ワークシート１行目の各数値は以下の内容を設定するものです。
  　　１行Ａ列　 縦断図文字列最上段始点の高さ（1/1スケール値）
  　　１行Ｂ列　 縦断図文字列タテ間隔（1/1スケール値）
  　　１行Ｃ列　 文字列ヨコ間隔（1/1スケール値）
  　　 １行Ｊ列　 縦断図DL高さ（原点）
  　　１行Ｌ列　 縦断図の横/縦比率の（横方向の距離の倍率）
  　　１行Ｎ列　 縦断図横方向作図始点


• “園路縦断Data”のデフォルトのスケールは1/100（横/縦＝0.5、単位＝メートル）となっています。描画スケールを変更する場合は“登録画面”コマンド、又は画面左下の登録画面ポップアップメニューから描画する縦断図のスケールを選択し、図面内左側中央「ＤＬ=」文字右側の基準点を原点に指示「画面｜原点指示ﾉ」します。

• “流れ縦断Data”ワークシートを最前面にして“描画com”パレット内の‘←流れ縦断’を実行（ダブルクリック）して縦断図を描画させます。

• 描画後に縦横スケールの三角形を修正し、文字入力部分を精査して（文字の背景は「無し」に設定）、文字の重なった部分（単距離が近い測点部分）をナッジ等で移動させます。

• 一枚の図面に何枚かの縦断図をレイアウトする場合は、リソースパレットでワークシートを複製して、新たなワークシートを作成し、そのワークシートの１行Ｍ列の縦断図横方向作図始点に開始位置を入力して、複数の縦断図を作成出来ます。この場合‘DL’及び‘縦横比率’は同じにします。

• 勾配の描画は、変化点の高さとその区間の勾配が配置されるので、文字方向（例えば、作図させた縦文字の勾配を、一度に横文字にする場合は、その文字を選択して、メニューから「文字｜AG文字基準点ﾉ」を実行し、基準点を中心に移動させ、データパレット内の角度を「0」にすれば、文字の方向を一度に変えられます）や勾配表示マークを訂正、追加して、お好みにレイアウトしてください。

• 縦断図の内容を修正する場合は、新たなワークシートとレイヤーを作成（又はレイヤーのバックアップを作成「option＋編集｜レイヤコピー」）して、元のレイヤーの縦断図を修正します。


• カーブ要素を描画するには「1流れ計画」“to座標”シートの［曲線Dataへペースト］範囲（着色帯部分）の対象行をVW「2流れ縦断ｼｰﾄ」の“曲線Data”ワークシートにペーストします。縦断Data同様に、Exシート２行目の各数値はVW“曲線Data”ワークシート１行目に対応し、曲線要素描画の設定を示すものである。


• “曲線Data”ワークシート１行目の各数値は以下の内容を設定している。
  　　１行Ａ列　　　　　　　　 曲線表描画始点の高さ（1/1スケール値）
  　　１行Ｂ列　　　　　　　　 縦断図文字列タテ間隔（1/1スケール値）
  　　１行Ｃ列　　　　　　　　 曲線表横方向作図始点
  　　１行Ｄ列　　　　　　　　 文字横間隔（1/1スケール値）
  　　１行Ｅ列　　　　　　　　 縦断図の縦横比率の（横=距離倍率）


• “曲線Data”ワークシートへの入力が終わったら、シートを最前面にして“描画com”内‘←曲線値’を実行して曲線値を描画させます。

• 描画されたカーブ要素の文字列を適宜移動、拡大縮小（スケールテキスト）してレイアウトを整えて下さい。

• 縦断図の内容を修正する場合は、“縦断Data”ワークシートの数値を直接修正し、再描画させても出来ますが、Exのデータを修正して、再度“縦断Data”ワークシートにペースとする方が間違いがないと思います。
