| 人孔の組合せの検討 |
人孔データを入力
- 既に作成している「1排水計画」の“3桝計”シートを開き、対象行（桝の表示されている行）を選択して、「データ｜並べ替えﾉ」メニューを選択し、「桝種別（Ｃ行）」で並べ替えを行います。
- ‘桝種別’で並べ替えられたら、組合せを作成する「人孔」の‘桝種別’〜‘ｈ’の範囲をコピーして、「A設計support｜e排水設備計画」内の「･ﾕﾆﾎｰﾙ材料表」シートを開きます。“in1”シートを選択して、表内に数値コピー
します。
- ‘桝種別’名は、その先頭の2文字で人孔の形状を決定している為、先頭に人孔の号数が付く名前に変更して下さい（例：雨水1号人孔 → 1号雨水人孔 ）
- “in2”シートの各々の人孔の蓋を“＠規格”シートの「桝蓋」から‘蓋種別’を選んで「入力表」の‘マンホール蓋’に入力します。対応する‘蓋種別’が無い場合は、新たに作成して入力します。

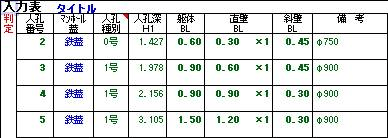

- 「入力表」の左側（緑色文字）には、人孔高と桝蓋の高さから、人孔ブロックの組合せが計算されています（デフォルトの計算では、取付管の接続範囲を大きくするため、斜壁ＢＬを低くし、逆に躯体ＢＬは大きめ（人孔深の1/2程度）に計算しています）。
- 3号人孔の場合は、斜壁が2つ必要なため、現時点では正しく計算されません。
- 人孔の組合せは複数存在し、現場の状況や、取付管の深さ等の条件により、デフォルト計算された組合せを変更する必要がある場合は、‘躯体ＢＬ’‘直壁ＢＬ’‘斜壁ＢＬ’の各々に数値を直接入力して、組合せを決定する。この場合、計画する‘人孔深’に対して組合せ高が低い場合は、左端‘判定’欄に高さを増やす様に「＋」が、組合せ高が高い場合は、高さを減らす様に「ﾑ」が表示され、適切な高さとなるまで（「＋」「ﾑ」表示が消える）入力値を修正して下さい。
- 直壁ＢＬの入力は、1つの人孔に2種類の高さしか入力出来ない仕様になっています。
- “in2”シート1行目の‘タイトル’に件名等を入力して、“組合”シートのタイトル左側のオートフィルタ で「1」を選択して、必要な行だけを表示させ、「人孔組合せ数量表」を出力します。
睫ﾊﾊ ブロックの集計（と重量表）が必要な場合は、下部の「集計表」を出力します。
